Tutoriel écrit pour les personnes souhaitant installer une E3-Flasher sur une PS3 Slim. Ce tutoriel ne va pas partir de zéro, donc ne va pas traiter le démontage de la console, le tutoriel pour ça est indiqué juste en dessous.

Pré-requis:

  • Scotch isolant
  • Un kit te l'E3-Flsher, disponible ICI.
  • Avoir démonté sa PS3 Slim, tutoriel ICI.

Mise en garde: Ce tutoriel vous montre donc comment installer l'E3-Flasher avec le clip, lisez attentivement le tutoriel avant de vous y lancer même si oen théorie celà peut parraître pas trop compliqué ce n'est pas toujours le cas et c'est souvent le piège d'un tutoriel. Et comme partout ailleurs le risque 0 n'existe pas, soyez alors sure que vous souhaitez vous y lancer. En cas de brick de votre console je ne pourrait pas être tenu comme responsable.

Repérage de la NOR

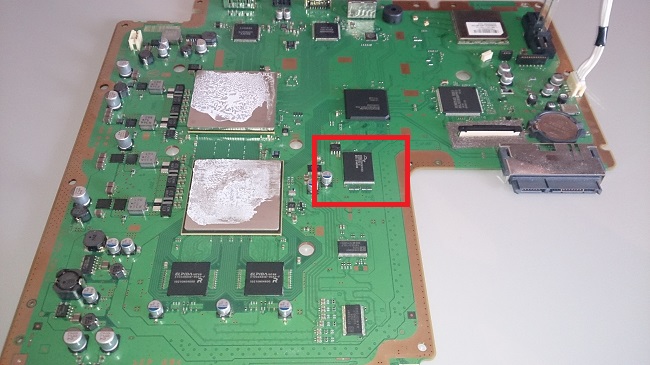

Après avoir démonté votre Slim, vous avez donc un accès complet à la carte-mère. Maintenant il va falloir savoir sur quoi mettre le clip de la nappe de l'E3-Flasher. La réponse est simple: sur la mémoire flash de la console, à savoir la NOR. Physiquement c'est assez facile de la trouvé, elle se trouve généralement à côté des connecteurs pour le disque dur. Pour être sur que vous soyez sur le bon composant, regardez ce qu'il y a d'écrit dessus, la marque. Vous aurez sois une NOR de la marque Samsung, soit une de la marque Spansion ou encore Macronix.

Dans le pire des cas, si vous avez un doute essayez de mettre le clip de la nappe, il n'y a que sur la NOR qu'il se mettra correctment.

Montage du clip

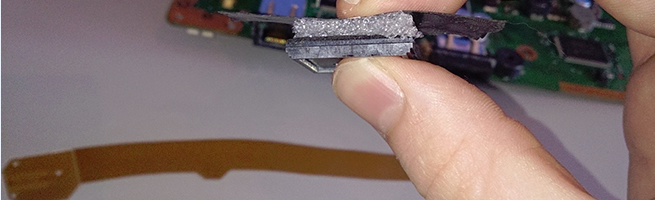

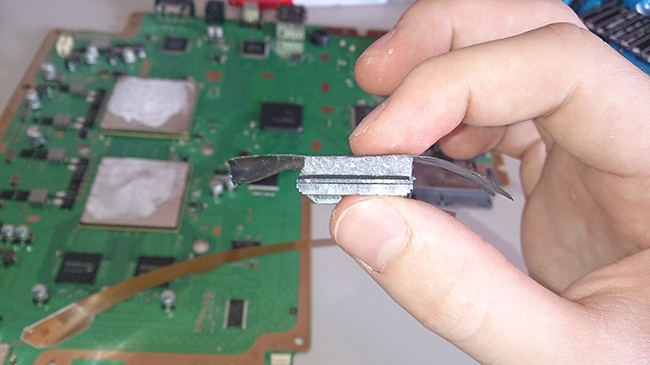

Maintenant que vous savez à quoi ressemble votre NOR préparez votre E3, plus précisemment le clip. Si vous avez de la mousse chez vous, coupez-en un petit rectangle de la taille du clip puis mettez un bout de scotch isolant par dessus.

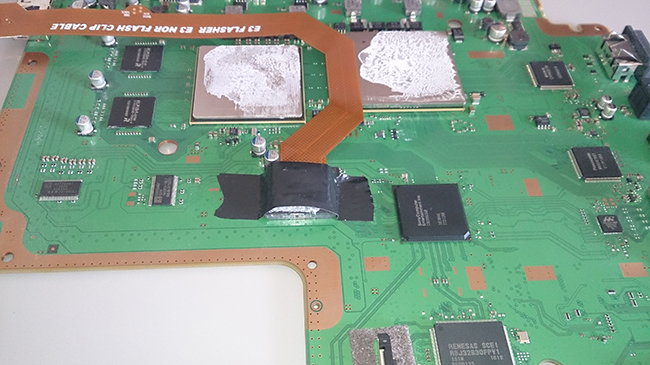

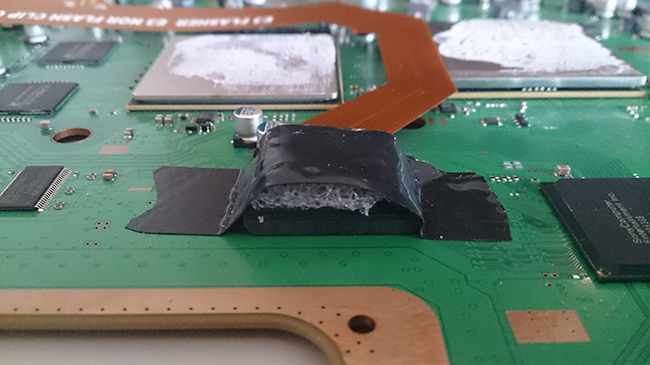

Maintenant il va falloir fixer le clip sur la fameuse NOR. Pour le mettre, faites attention de ne pas trop l'appuyer sur la NOR, vous risqueriez d'endommage celle-ci, mais appuyez suffisament pour être sur que le contact soit bien fait. Je tiens à préciser que le clip a généralement un sens précis, mettez alors la nappe contre l'intérieur de la carte-mère pour être sur que le clip soit dans le bon sens , une fois le clip mit, posez la mousse dessus puis avec le scotch isolant mit au préalable, collez ce qui dépasse sur la carte-mère pour que le clip soit bien en contact et ne bouge pas.

Assurez-vous que le clip soit mit correctement et plaque partout sur la carte-mère, le moindre petit milimètre mal mit pourrait empêcher les contacts de se faires.

Une fois que le clip est mit, vous pouvez mettre l'E3-Flasher sur les connexions pour le disque dur, ensuite vous pouvez fixer l'autre extrémité de la nappe dessus. Pour éviter que celle-ci ne soit trop "libre" fixez-là avec un peu de scotch isolant sur la carte-mère.

  • Note: Attention à ne pas faire de plis sur la nappe, vous risqueriez d'avoir une mauvaise transmissions des données une fois le tout remonté et d'avoir une erreur lors du processus de dump.

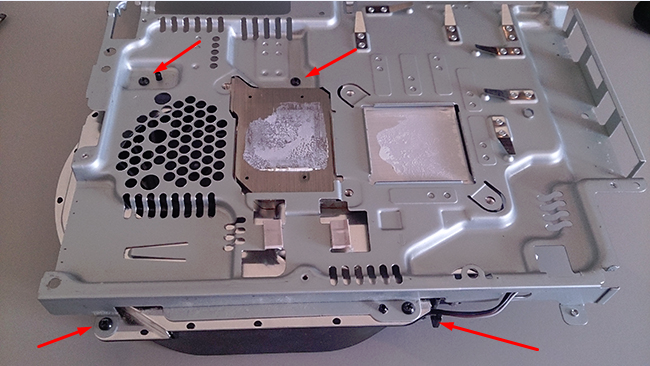

Maitenant que l'E3 est mise correctement, mettez la carte-mère de côté puis prenez l'emplacement métallique de la console ou est fixé dessus le ventilateur, vous pouvez voir que vers les plaques de refroidissement pour le RSX et CPU qu'il y'a 4 petites vis noir, commencez par enlever ces vis-là.

Une fois les 4 vis enlevées, vous pourrez constater que la caracasse métallique sera désolidarisé du ventilateur, vous pouvez alors la mettre de côté et garder seulement le ventilateur.

Une fois que c'est fait, prenez votre carte-mère avec l'E3 puis posez la correctement et dans le bon sens sur le ventilateur. Ensuite à l'aide des 2 petites plaquettes métalliques, fixé la carte-mère au ventilateur.

  • Note: J'insiste bien sur le mot "bon sens", en effet il y'a plusieur façon de fixer la carte-mère au ventilateur lorsqu'il n'y a pas la carcasse métalique, pour être sur que vous l'avez d'abord posé dans le bon sens, référez-vous à la prise du ventilateur sur la carte-mère, celle-ci doit ce trouver juste à côté des fils qui viennent du ventilateur et non à l'opposé. Une fois que vous êtes sures de ça, vous pouvez poser les plaquettes métaliques.

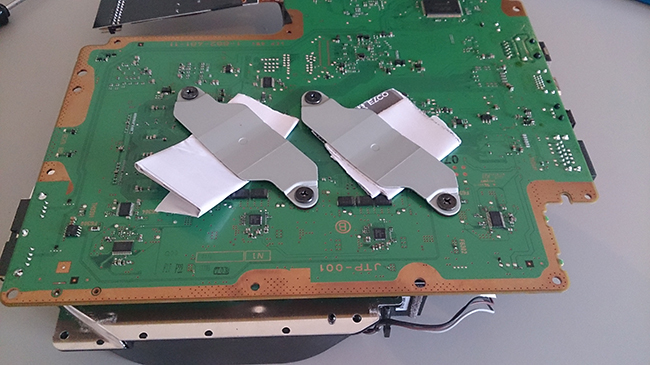

  • Note 2: Vous pourrez voir sur le photo ci-dessous que j'ai mit des bouts de papier/carton entre la carte-mère et les paquettes, faite pareil pour de 1, éviter le contact, sinon la console s'allumera s'éteindra aussitôt et de 2 pour rajouter une épaisseur entre la carte-mère et les plaquettes à faire en sorte que le RSX et CPU soient bien plaqué, si ce n'est pas le cas, lors du démarrage de la console le ventilateur s'emballera et la console s'éteindra direct.

Une fois que la carte-mère est à nouveau fixé avec le ventilateur, n'oublier par de rebrancher celui-ci sur la carte-mère en remettant la prise que vous avez enlevé lors du démontage de la console.

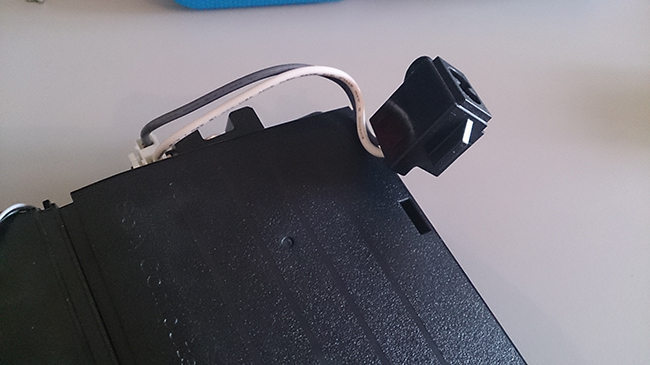

Maintenant, prenez votre boitier d'alimentation puis la prise de la console et connectez-là au boitier.

Ensuite remettez celui-ci sur la carte-mère et remettant aussi la prise d'alimentation qui sert à alimenter la carte-mère. Ajoutez-y aussi le PCB avec les boutons Power/Eject.

  • Note: Vous n'avez pas besoin de connecter le disque dur par un moyens ou un autre, pour jailbreaker la console il suffit que celle-ci soit allumée, qu'il y aie un disque dur ou pas celà ne pose pas de problèmes.

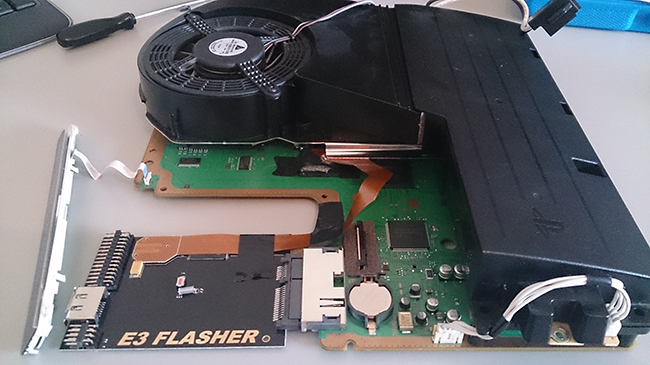

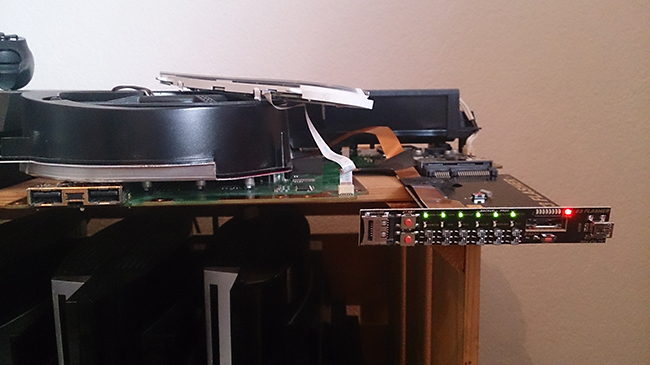

Une fois que le tout est mit et connecté à la carte-mère, mettez le "pannel" de l'E3-Flasher avec les intérupteurs sur celle-ci. Vous pouvez ensuite brancher l'alimentation de celle-ci puis la démarrer. Vous verrez plusieurs LEDs s'allumée sur la face avant, c'est que l'E3 est correctement connectée à la carte-mère.

  • Note: Vous n'avez pas non plus besoin de brancher votre câble HDMI dans le sens ou vous n'avez pas besoin non plus d'avoir une image sur votre écran.

<---------->

Pour la suite du jailbreak, je vous invite à suivre ce tutoriel (méthonde no_FSM), cette méthode-là a l'avantage de ne pas nécessité de matériel supplémentaire autre qu'une carte-mémoire microSD.

Mais si vous tenez à downgrader en 3.55 et à passer en Factory avec un dongle, je vous invite à suivre ce tutoriel qui vous montrera comment faire de A à Z, mais par contre, il faudra que vous connectiez votre disque dur à la PS3 en utilisant la station SATA fournie avec l'E3, pack disponible ICI.

Tutoriel vidéo

Si certains préfèrent avoir un tutoriel vidéo, j'en ai mit un à disposition sur ma chaîne Youtube, vous pourrez alors voir en vidéo comment procéder, ça aidera peut-être certaines personnes à se rendre compte de façon "réelle" ce qu'il faut faire.
